32.768khz無源晶振

32.768khz晶振尤其是32.768k無源晶振是愛普生所有晶振型號中出貨量*大的種類。其中尤其以FC-135（3215）和MC-146（7015）、FC-12M（2012）三個系列在中國市場用量巨大, 廣泛用于對時鐘計時精度和穩定性要求苛刻的高性能鐘表模塊中。
EPSON品牌現已投產FC1610AN系列1.6*1.0mm小尺寸低功耗32.768khz貼片晶振。愛普生32k晶振將繼續向更小尺寸，更低功耗，更高穩定性方向推進，此前使用量較高的大尺寸MC-306系列建議用及時更換為更小尺寸的MC-146等。愛普生32.768KHz晶振安裝方式是SMD貼片式，DIP直插晶振市場讓渡給了包括臺資的國產品牌。

熱銷型號

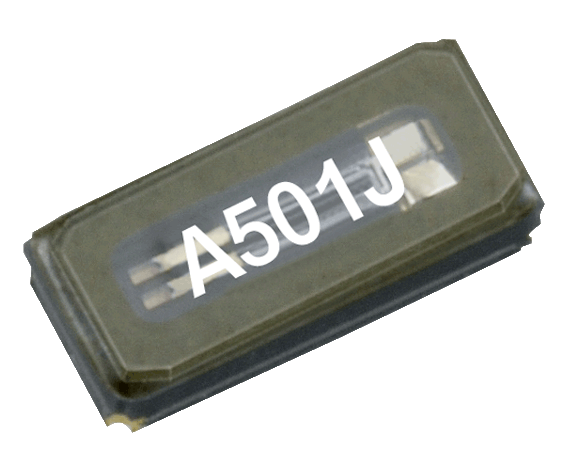

FC-135 32.768KHz 12.5PF 20PPM/Q13FC1350000400
FC-135 32.768KHz 7PF 20PPM/Q13FC1350000200
FC-135R 32.768000 kHz 12.5 +20.0-20.0/X1A0001410003

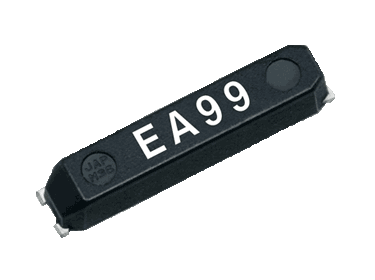

MC-146 32.768KHz 12.5PF 20PPM/Q13MC14620002
MC-146 32.768KHz 7PF 20PPM/Q13MC1462000100
MC-306 32.768KHz 12.5PF 20PPM LF/Q13MC30610003

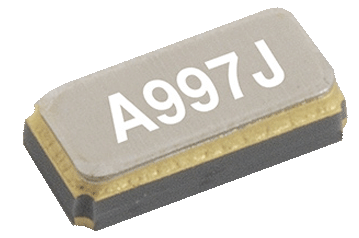

FC-12M 32.768KHz 12.5PF 20PPM/X1A0000610002
FC-12M 32.768kHz 6PF 20PPM/X1A0000610021

詳細信息
選型參考

型號	外部尺寸 [mm]	額定頻率范圍 [kHz]	頻率公差 (標準) [x10-6] @+25°C	工作溫度 [°C]	等效電阻 (ESR) [kΩ Max./°C ~°C]	備注
32.768khz貼片晶振（音叉型晶體諧振器）
FC1610AN	1.6x1.0x0.5	32.768kHz	±20	-40 ~ +85	90 / -40 ~ +85
FC1610BN	1.6x1.0x0.5	32.768kHz	±20	-40 ~ +105	60 / -40 ~ +85 70 / -40 ~ +105	Low ESR
FC2012AN	2.05x1.2x0.6	32.768kHz	±20	-40 ~ +105	50 / -40 ~ +85 60 / -40 ~ +105	Low ESR
FC2012SN	2.05x1.2x0.6	32.768kHz	±20	-40 ~ +105	90 / -40 ~ +85 100 / -40 ~ +105
FC3215AN	3.2x1.5x0.9	32.768kHz	±20	-40 ~ +105	50 / -40 ~ +85 60 / -40 ~ +105
FC-12M	2.05x1.2x0.6	32.768kHz (32 ~ 77.5kHz)	±20±30 (±20±30)	-40 ~ +85	90 / -40 ~ +85 (90 to 65 / -40 ~ +85)
FC-135R	3.2x1.5x0.8	32.768kHz	±20	-40 ~ +105	50 / -40 ~ +85	Low ESR
FC-135	3.2x1.5x0.8	32.768kHz (32 ~ 77.5kHz)	±20	-40 ~ +105	70 / -40 ~ +85 (70 ~ 45 / -40 ~ +85)
MC-146	7.0x1.5x1.4	32.768kHz (32 ~ 100kHz)	±20 /±50 (±50±100)	-40 ~ +85	65 / -40 ~ +85 (65 ~ 25 / -40 ~ +85)
MC-306	8.0x3.8x2.54	32.768kHz (32 ~ 120kHz)	±20 /±50 (±50±100)	-40 ~ +85	50 / -40 ~ +85 (55 ~ 12 / -40 ~ +85)

型號	外部尺寸 [mm]	額定頻率范圍 [kHz]	頻率公差 (標準) [x10-6] @+25°C	工作溫度 [°C]	等效電阻 (ESR) [kΩ Max./°C ~°C]
汽車級32.768khz貼片晶振(音叉型晶體諧振器）
FC2012AA	2.05x1.2x0.6	32.768kHz	±20	-40 ~ +125	70 / -40 ~ +105 75 / -40 ~ +125
FC-13A	3.2x1.5x0.9	32.768kHz	±20 /±30 /±50	-40 ~ +125	70 / -40 ~ +125
MC-30A	8.0x3.8x2.54	32.768kHz	±20 /±50	-40 ~ +85	50 / -40 ~ +85

音叉晶振和圓柱型晶振是一回事嗎？
音叉晶振的得名是因為其石英振子被切割成音叉形狀。并非網上有些人說的是因為其外形像音叉。由于技術和工藝等原因，早期的音叉晶振多采用圓柱型，給不少人產生了音叉晶振=圓柱晶振的誤解。

隨著電子產品不斷小型化，對音叉晶振的外形尺寸提出了更高的要求。采用貼片安裝方式的音叉晶振也就出現了。目前，愛普生晶振可以提供產品中除了C系列之外，其他系列都屬于SMD（貼片）產品。因此音叉音叉晶振都是插件晶振的認識也是完*不正確的。

愛普生通過的QMEMS技術，使用光刻技術對振動片進行三維立體加工。不改變以前的構造進行小型化時，電極（紅色部分）的面積會變小。通過形成H型槽的構造，既確保了電極的面積，又提高了電解效率。使超小型貼片音叉晶振得以實現。其中包括：
