    歡迎來到江蘇南山電子工業有限公司晶振官方網站

    首頁 > 新聞公告 > EPSON-NSCN晶體電路評估聯合測試中心正式運營

    EPSON-NSCN晶體電路評估聯合測試中心正式運營

    作者:愛普生代理江蘇南山 發布時間:2024-12-27分類:新聞公告瀏覽:50次

    晶體測試,愛普生EPSON稱呼為CE測試(Crystal Evaluation)、晶體回路匹配測試,主要評估無源晶體回路特性,幫助客戶可靠的使用晶體器件,評估客戶當前電路板晶體回路特性。常規測試是通過調節負載電容等,來評估當前晶體回路的頻偏、起振能力(-R)、驅動功率。

    近期,“EPSON-NSCN晶體電路評估聯合測試中心”正式運營,該中心是南山電子在愛普生的指導下成立的,且通過了愛普生的認證。


    至此,南山電子可為您提供愛普生晶體CE測試服務, 客戶提供原理圖和電路板,我們進行CL的調整,評估輸出頻率、驅動功率、起振能力,使其工作在一個穩定的、適合的狀態。我們會在優先不改變客戶回路基礎之上進行調節。



    測試地點:EPSON-NSCN晶體電路評估聯合測試中心

    地址:江蘇溧陽市昆侖街道金港路110號(江蘇南山電子工業有限公司)

    聯系人:全清清(18112328586)     徐文波(13701585577)



    如果您需要進行CE測試,請下載晶體CE測試表格,并按照以下的說明進行填寫,然后發給我們。

    晶體CE測試表格填寫說明:

    *客戶中英文名:

    xxxxxx

    *support voltage:

    adaper or VDD ?V

    *應用:

    例如:手機,電腦,智能設備

    IC供應商:

    例如 TI、ST

    項目名稱:

    xxxxxx

    IC型號:

    xxxxxx

    date:

    xx/xx/xx

    Other request:

    xxxxxx

    *客戶聯絡人/電話:

    李某某/135********





    crystal

    describe

    Epson No

    item 1:

    YC1

    FC-135R 32.768000 kHz 9.0+20.0-20.0

    X1A0001410002

    item 2:







    item 3:







     ....



     ........



    item N:

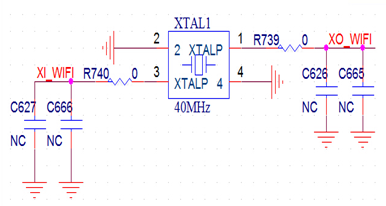

    1.原理圖

    需要表示出晶體回路器件編號。如果是多個測試晶體,可以放在一個原理圖中標出。下圖為示例:

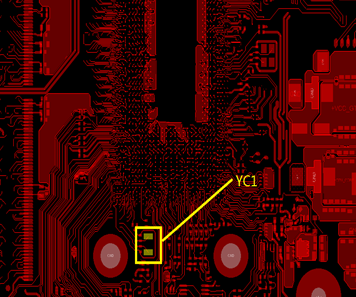

    2. 晶體回路的 PCB layout

    需要標出晶體和負載電容位置。如果是多個測試晶體,可以放在一個layout中標出;如果有正面和反面測試,請提供正反面的pcb截圖。下圖為示例:

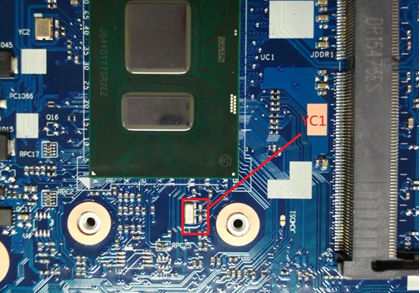

    3. 實物位置圖

    標出晶體實際位置在電路板上。如果有正反面,請標清楚晶體位置。下圖為示例:

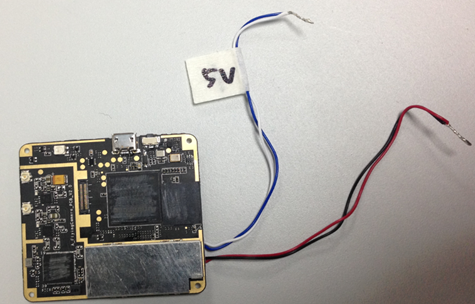

    4.供電方式,供電按鍵等示意圖

    請引出供電線標注清楚供電電壓。有電源,請提供供電電源;有按鍵開關,請標注按鍵位置。下圖為示例:




    注意:板子上的晶振必須是通電后能夠始終持續震蕩的,不可以間歇振蕩,并用標簽在板子上貼上貴司的名稱。

    如果您需要進行CE測試,請下載晶體CE測試表格,并按照以上的說明進行填寫,然后發給我們。
