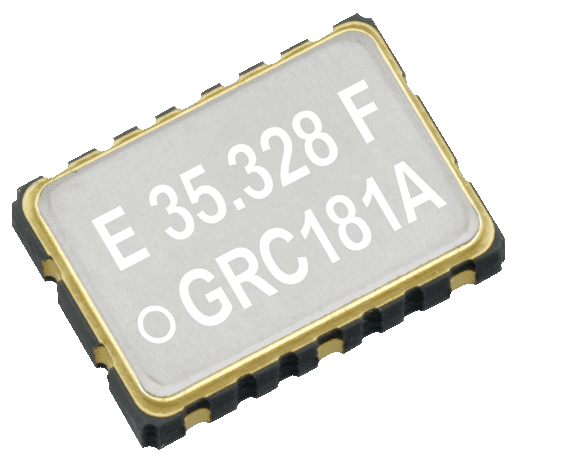

貼片壓控晶振VCXO

壓控晶體振蕩器/壓控晶振（VCXO）是一種電壓控制有源晶振，，其輸出頻率通過在可變電容元件上的頻率控制輸入增加外部控制電壓來控制。根據壓控晶體振蕩器（VCXO）的自動頻率控制輸入配置，Epson VCXO根據電壓-頻率（V-F）特性斜率分為兩類。一種是具有正V-F斜率的VCXO，另一種是具有負V-F斜率的VCXO。請注意，控制電路的輸入電壓將根據不同的類型而變化，愛普生VCXO都有，客戶根據需要選擇。愛普生的VCXO已經越來越多地用于鎖相環電路或頻率調制器。另外，一個VCXO和一個TCXO組合起來，分別被稱為VC-TCXO，可以精確地控制它們的輸出頻率，愛普生有很多型號選擇。愛普生可以為用戶提供2520到7050多種尺寸多種輸出波形的壓控晶振，頻率范圍從1MHz到2200MHz。

詳細信息
選型參考

型號	外部尺寸 [mm]	輸出頻率范圍 [MHz]	頻率溫度特征		輸出	電源電壓 Typ.[V]	頻率控制范圍 [ppm] Min.	壓控電壓 [V]	規格書

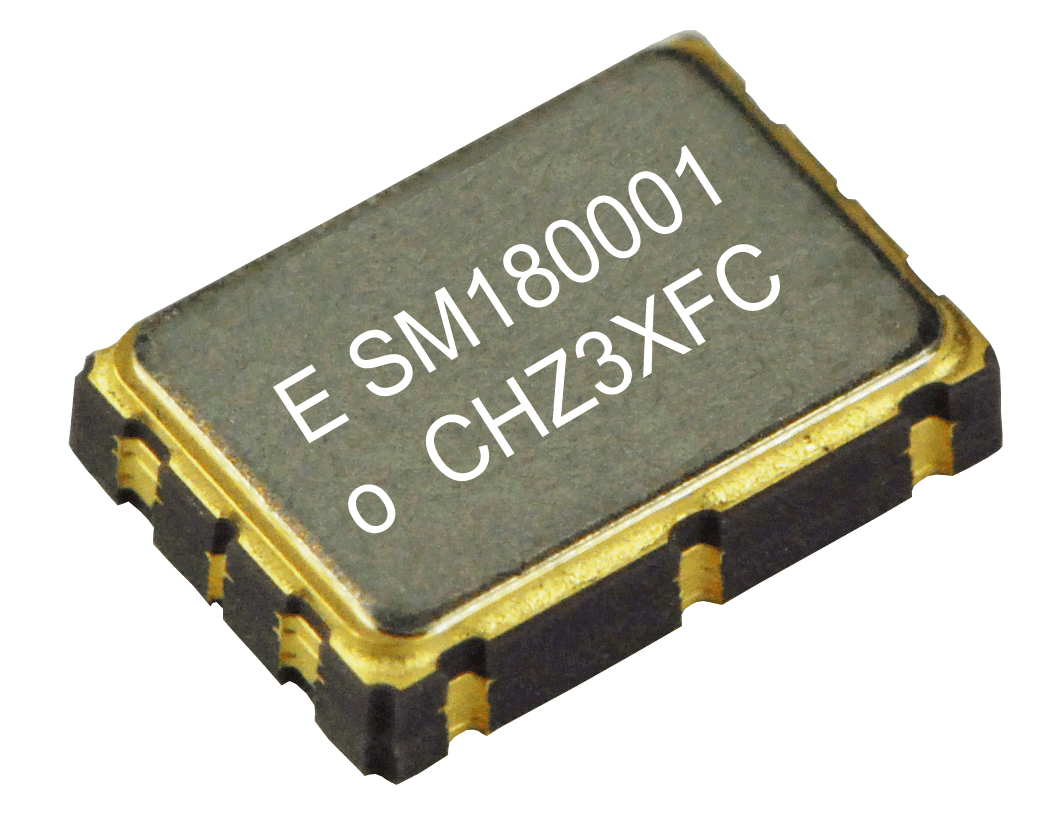

常規壓控晶振VCXO與聲表面波壓控晶振VCSO
型號	外部尺寸 [mm]	輸出頻率范圍 [MHz]	頻率公差 [ppm] Max.	工作溫度 [°C]	輸出	電源電壓 Typ.[V]	頻率控制范圍 [ppm] Min.	壓控電壓 [V]	規格書
VG7050CDN	7.0x5.0x1.5	85 to 170	±50	-40 to +85	CMOS	3.3	±50	1.65±1.65	612KB
VG7050CDN	7.0x5.0x1.5	85 to 170	±50	-40 to +105	CMOS	3.3	±50	1.65±1.65	612KB
VG3225EFN	3.2x2.5x1.05	25 to 500	±50	-40 to +85	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG3225EFN	3.2x2.5x1.05	25 to 500	±50	-40 to +105	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032EFN	5.0x3.2x1.3	25 to 250	±50	-40 to +85	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032EFN	5.0x3.2x1.3	25 to 250	±50	-40 to +105	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG7050EFN	7.0x5.0x1.5	25 to 250	±50	-40 to +85	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG7050EFN	7.0x5.0x1.5	25 to 250	±50	-40 to +105	LV-PECL	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032EDN	5.0x3.2x1.3	85 to 170	±50	-40 to +85	LV-PECL	3.3	±50	1.65±1.65	375KB
VG5032EDN	5.0x3.2x1.3	85 to 170	±50	-40 to +105	LV-PECL	3.3	±50	1.65±1.65	375KB
VG3225VFN	3.2x2.5x1.05	25 to 500	±50	-40 to +85	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG3225VFN	3.2x2.5x1.05	25 to 500	±50	-40 to +105	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032VFN	5.0x3.2x1.3	25 to 250	±50	-40 to +85	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032VFN	5.0x3.2x1.3	25 to 250	±50	-40 to +105	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG7050VFN	7.0x5.0x1.5	25 to 250	±50	-40 to +85	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG7050VFN	7.0x5.0x1.5	25 to 250	±50	-40 to +105	LVDS	3.3	±50 ±20 ±10	1.65±1.65	662KB
VG5032VDN	5.0x3.2x1.3	85 to 170	±50	-40 to +85	LVDS	3.3	±50	1.65±1.65	375KB
VG5032VDN	5.0x3.2x1.3	85 to 170	±50	-40 to +105	LVDS	3.3	±50	1.65±1.65	375KB
VG-4231CE	3.2x2.5x1.05	3 to 60	±30	-20 to +70	CMOS	3.3 2.5 1.8	±140 ±120	C VC=1.65 B VC=1.40 E VC=0.90	419KB
VG-4231CE	3.2x2.5x1.05	3 to 60	±37	-40 to +85	CMOS	3.3 2.5 1.8	±140 ±120	C VC=1.65 B VC=1.40 E VC=0.90	419KB
EV7050EAN	7.0x5.0x1.6	600 to 1100 1200 to 2200	-100 to +100	-10 to +85	LV-PECL	3.3	±50 ±30	1.5±1.4	575KB
EV7050EAN	7.0x5.0x1.6	600 to 1100 1200 to 2200	-120 to +120	-40 to +85		3.3	±50 ±30	1.5±1.4	575KB

VCSO和VCXO是什么意思？
VCXO即：Voltage Controlled X'tal(crystal) Oscillator。中文含義是電壓控制晶體振蕩器，也簡稱為壓控晶振，其中X'tal是crystal（石英晶體）的意思。其含義是從外部輸入控制電壓，以此改變輸出頻率的石英振蕩器。

VCSO是voltage controlled SAW（surface acousto-optical wave ） oscillator。中文含義是壓控聲表面波振蕩器。主要指相對VCSO更高頻率的800MHz以上的壓控晶振。
為什么選擇EPSON？
隨著各種網絡中大容量、高速光通信的發展，傳送規格不斷增多，使得光傳送裝置※2需要應對多種多樣的頻率。為此，顧客面臨著管理與工作量等眾多課題，例如需要在光傳送裝置中設置多只固定頻率振蕩器，或者在變更頻率之際更換振蕩器本身等。在此，愛普生將能以100MHz以上的基波※3起振的高精度、高穩定高頻基波模式石英晶體單元※4與應用半導體技術制造的省電、低噪音"小數分頻鎖相環芯片相組合，通過適化，實現了低噪音、低抖動及低電流消耗的程控鎖相環壓控晶體振蕩器。顧客可指定壓控晶體振蕩器工廠出貨時的輸出頻率與頻率控制范圍，也可以通過I2C通信與端子設定※6自行變更輸出頻率和頻率控制范圍。這使光傳送裝置的頻率變更更為簡單，并能大幅度節省用于新頻率通信規格的光傳送裝置的開發工作量。
壓控晶體振蕩器使用場合
壓控振蕩器常被用在：
1、訊號產生器。
2、電子音樂中用來制造變調。
3、鎖相回路。
4、通訊設備中的頻率合成器等場合。

當頻率需要在小范圍內的調整時、當正確的頻率或相位對于振蕩器而言是十分重要時、利用不同電壓來當作控制源的振蕩器、用來分散在某個頻率范圍內的干擾使該頻段不受到太大的影響。
愛普生M-G366PDG慣性測量單元IMU：高性能、輕
在當今快速發展的科技時代，慣性測量單元（IMU）作為關鍵的傳感器技術，廣泛應用于自動駕駛、人形機器人、導航系統以及振動控制等多個領域。隨著這些領域的不斷進步，市場對IMU的性能...

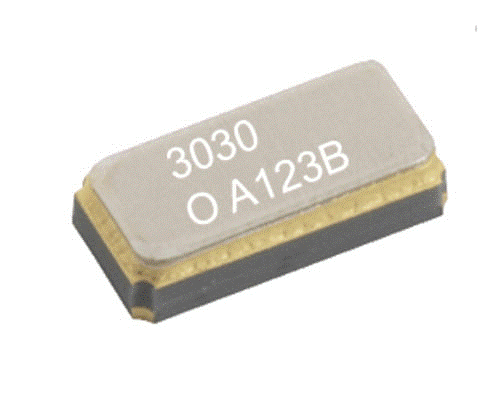

愛普生有源晶振SG-3031CM系列將替換停產產
由于愛普生晶振，32.768kHz晶振部分產品更新，其有源晶振SG-3040LC系列為停產產品，停產編碼為Q3103LC02000x xx，停產日期為2021/8/30，后發貨日期2022-3月底。廠家推薦的替換產品...

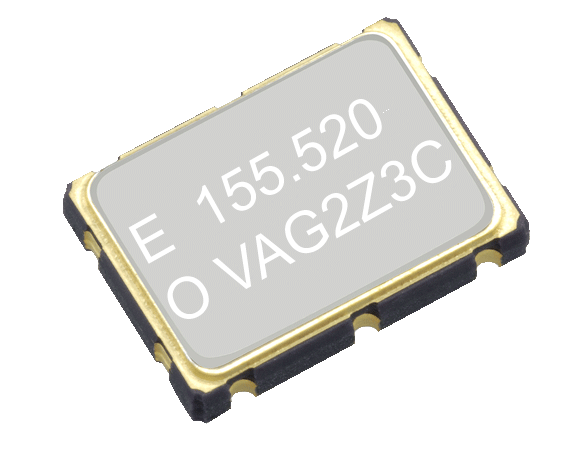

SG7050VAN/SG7050EAN差分晶振標準頻率與物
