微處理器晶體石英時鐘和微處理器振蕩器

 如果不提及微處理器晶體時鐘，就無法說明石英晶體振蕩器的作用。實際上，幾乎所有的微處理器，微控制器，PIC和CPU都使用石英晶體振蕩器（晶體振蕩器型號）作為其頻率確定設備來生成其時鐘波形，因為眾所周知，與電阻電容器相比，晶體振蕩器提供了較高的精度和頻率穩定性，（ RC）或電感電容（LC）振蕩器。

CPU時鐘指示處理器可以使用具有1MHz時鐘速度的微處理器，PIC或微控制器來運行和處理數據的速度，這意味著它可以在每個時鐘周期每秒內部處理數據一百萬次。通常，產生微處理器時鐘波形所需的只是一個晶體和兩個陶瓷電容器，其值范圍在15至33pF之間，如下所示。

微處理器石英晶體振蕩器

大多數微處理器，微控制器和PIC都有兩個標記為OSC1和OSC2的振蕩器引腳，用于連接到外部石英晶體電路，標準RC振蕩器網絡甚至是陶瓷諧振器。在這種類型的微處理器應用中，石英晶體振蕩器，貼片晶體振蕩器產生一系列連續的方波脈沖，其基頻由晶體本身控制。該基本頻率調節控制處理器設備的指令流。例如，主時鐘和系統時序。

石英晶體振蕩器示例

切割后的石英晶體具有以下值：Rs =1kΩ，Cs = 0.05pF，Ls = 3H和Cp = 10pF。計算晶體的串聯和并聯振蕩頻率。

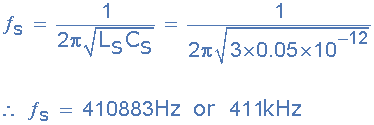

串聯振蕩頻率為：

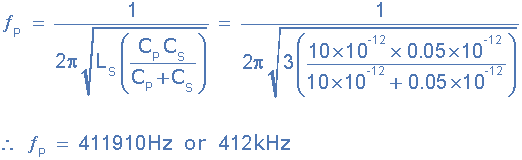

平行振蕩頻率為：

這樣晶體的振蕩頻率將在411kHz至412kHz之間。
