SG2520EGN 2520低抖動差分晶振-5G通信用參考時鐘晶振推薦

 愛普生2020年低投入批量生產的SG2520EGN是一款2520封裝25ppm高精度，105℃高溫，≤50fs的超低抖動高頻差分有源晶振，是一款HFF基頻晶振，特別適用于5G通信用參考時鐘、支持400G光模塊通信。。標準頻率有15.6.25MHz，212.5MHz、500MHZ等。作為一款雙輸出差分晶振，共有6個引腳，第四和第五位輸出腳。本頁面下方提供選型資料下載連接。如需咨詢價格歡迎咨詢南山電子官方網站(www.le5you.com)在線客服。

 主要特點：

• 頻率范圍：25 MHz至500 MHz
• 電源電壓：2.5 V（典型值）。/ 3.3 V（典型值）
• 頻率公差：±25ppm，±30ppm，±50ppm
• 工作溫度：-40°C至+85°C；-40°C至+105°C
• 功能：輸出使能（OE）或待機（ST）
• 輸出：LV-PECL
• 低相位抖動：≤50fs@（fo> 391 MHz）
• 外形尺寸：2.5×2.0×0.74mm

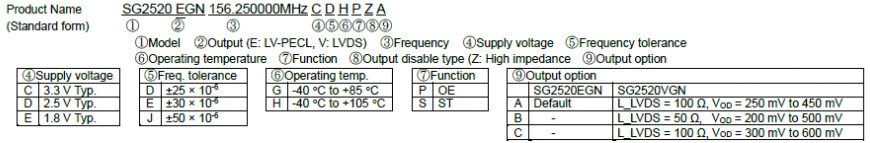

SG2520EGN晶振標準型號含義：

SG2520 EGN 156.250000MHz C D H P Z A
以上面的型號為例說明EPSON這款差分晶振的標準型號名目方法：
1、SG2520：外部尺寸2.5*2.0mm的有源晶振
2、EGN：輸出LV-PECL
3、156.250000MHz：標稱頻率156.25MHz。小數點預留六位。
4、電源電壓C表示3.3V。另外D表示2.5V，E表示1.8V；
5、總頻差：D表示25ppm；E表示30ppm；J表示50ppm
6、工作溫度范圍：H表示-40~+105℃（寬溫）；G表示-40~+85℃（工業級）
7、晶振本體第 一引腳功能：P表示OE使能；S表示ST懸空。
8、輸出阻抗類型：Z表示高阻抗
9、輸出選項：A表示default 。該系列末位只有A，不會出現其他字母。

外部尺寸與引腳說明：

EPSON電子元器件官方網站推薦的標準型號和產品編碼

SG2520EGN完整版選型手冊
