愛普生陀螺儀傳感器的抗沖擊性原理詳解 – 代理商南山電子

陀螺儀是一種測量和感知設備，可用于測量或檢測物體的角速度和角度變化。上篇文章我們介紹了愛普生陀螺儀的原理與應用，今天南山電子帶大家了解下愛普生陀螺儀傳感器的抗沖擊性原理。我們都知道，除了測量的精度外，抗沖擊性也十分重要，電子設備在移動的時候，難免會遇到顛簸與撞擊，此時抗沖擊性強的陀螺儀可以保持準確的數據輸出，確保姿態的穩定。那么愛普生的陀螺儀傳感器抗沖擊性如何呢？讓我們通過以下介紹了解它的抗沖擊原理。

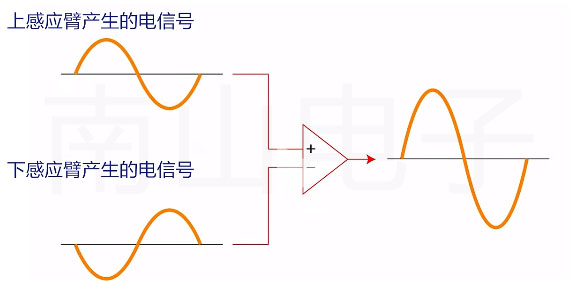

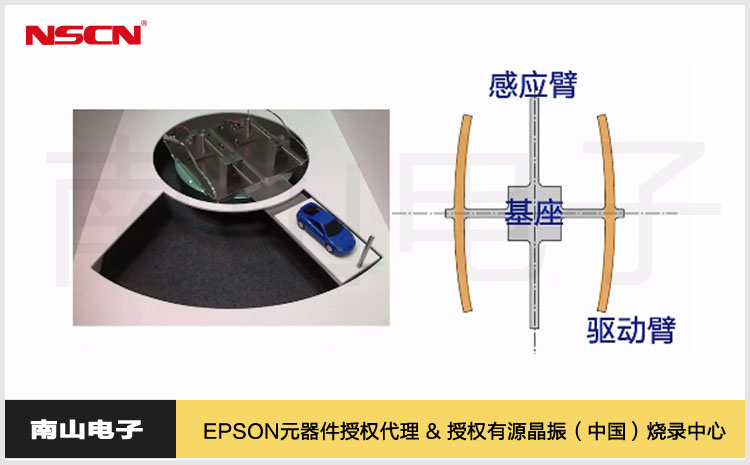

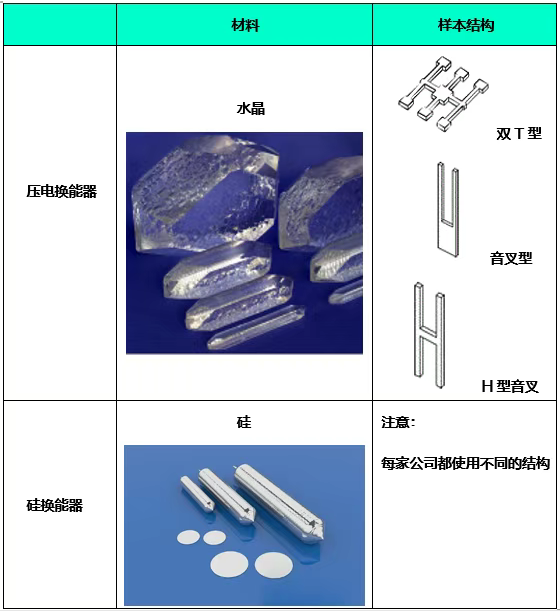

愛普生陀螺儀傳感器由石英材料制成并且設計成雙T型結構。當向傳感器施加電源電壓時，驅動臂會因逆壓電效應而振動。當旋轉運動施加到傳感器時，傳感器會檢測到角速度。當陀螺儀受到旋轉運動時，驅動臂會在垂直于驅動振動的方向上產生科里奧利力。產生的科里奧利力引起上、下傳感臂發生反相彎曲振動。由于壓電效應，每個傳感臂都會產生一個電信號，其幅度與角速度有關，相位與彎曲方向相反。上下檢測臂反相產生的合成電信號，差分相加后，其幅值會根據角速度增大一倍。

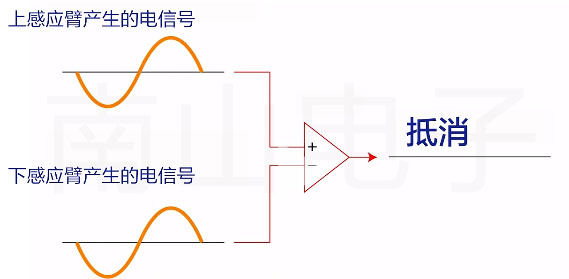

從這里開始，我們將解釋為什么沖擊對傳感器的表現沒影響。當傳感器通電時，驅動臂由于逆壓電效應而振動。即使傳感器受到?jīng)_擊，傳感器也不會輸出任何信號。當傳感器受到?jīng)_擊時，上、下傳感臂都會發生同相的彎曲振動。由于壓電效應，每個傳感臂產生的電信號的振幅與彎曲方向的加速度和同相位一致。當上下傳感臂上產生的相同相位信號差分疊加時，撞擊產生的電信號就被抵消了。即使傳感器收到了沖擊，它也會被抵消。

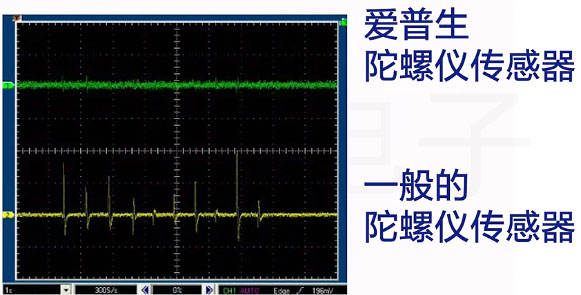

因此，石英陀螺儀傳感器具有極強的抗沖未能力。由于對傳感器的撞擊不會產生噪聲，所以也不會影響角速度的檢測。

以上是愛普生陀螺儀傳感器的抗沖擊性的詳細介紹，南山電子是EPSON/愛普生（中國）有限公司授權代理商，歡迎咨詢選購愛普生的陀螺儀傳感器，包括車規級與工業級。如需產品型號及詳細的規格書，請聯系我們18251882769（唐經理）或者聯系網站客服。
