EPSON石英晶體回路匹配測試報告有什么作用？如何申請？

 前言：無源晶振（石英晶體/晶體諧振器）不起振或者過快/過慢一直是新產品設計時選擇無源晶振需要努力避免的問題。除了要選擇愛普生這樣的大品牌晶振外，還要選擇合適的匹配電容。由于設計企業一般不具備原子鐘等完備晶振電路檢測設備，可能對頻率調整/DL驅動功率/-R 測量不夠準確，對匹配電容選擇出現差異，導致量產時晶振不起振。愛普生的標準是-R要至少要大于5倍的R1。此時晶體回路留的起振余量非常充足，量產時才不會出現個別電路板不起震的現象。需要愛普生協助做晶振回路匹配測試的企業用戶如何申請呢？流程也不復雜，主要是需要兩步，1、通過南山電子愛普生官方網站www.le5you.com在線客服索取申請表，填好回傳。2、郵寄電路板到愛普生上海檢測實驗室或者深圳檢測實驗室。3、等檢測報告（一般一周左右）。整個過程除郵寄費用，不產生任何其它服務費。以下為正文：

愛普生晶體部門針對廣大的客戶群體，一直以來有一項對晶體回路匹配的測試服務，很大程度上能節約客戶的研發時間和成本。我們稱之為晶體回路匹配分析（Circuit Evaluation），簡稱為CE測試。

這項服務之前一直由EPSON/愛普生日本總部的測試部門完成，但是由于近幾年國內公司對晶體回路設計重視程度的提升，以及隨之而來日益增加的需求，所以32.768KHz級別，MHz級別的無源晶體匹配分析，分別轉至國內上海和深圳的實驗室完成。

愛普生國內實驗室是非常專業的晶體匹配實驗室，測試系統由眾多設備組成，至少配備原子鐘，示波器，計數器，隔離探頭，信號放大器等，整體測試操作過程比較復雜。實驗室的設備每年會由國家第三方檢測機構進行年檢，并且整個測試系統也會定期校準，使其和本公司其他實驗室同步。測試作業是由電路設計經驗豐富，專業性十分突出的愛普生工程師完成，他們的電路設計經驗和對電子行業主要應用的了解，能保證測試數據的準確性，在較大程度上使客戶避免重復調整工作。

 經過多年的測試，很多客戶對愛普生的測試報告有些疑惑，不是很清楚其中的數據含義。我們長話短說，直接簡明扼要的解讀愛普生晶體回路匹配測試報告。

 以32.768K晶振測試報告為例，主要由兩部分組成

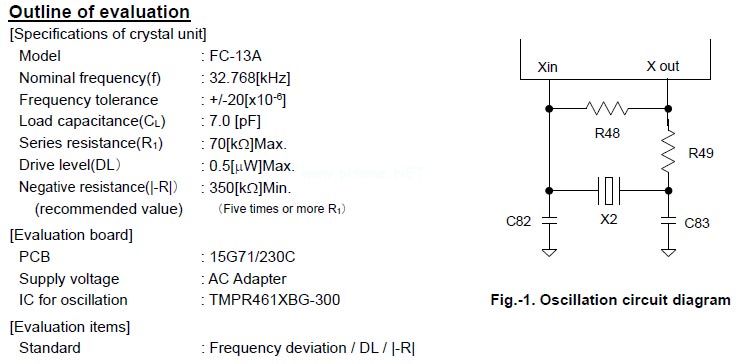

*一部分：評估的概要 Outline of evaluation

1、[Specifications of crystal unit]

測試晶體的系列規格介紹

其中R1需要注意，是等效電阻。

Negative resistance (-R)是負性阻抗，是晶體輸出端人為串聯的電阻（就是圖片中X2輸出端的位置），以此間接衡量晶體的起振能力，愛普生的標準是-R要至少要大于5倍的R1。此時晶體回路留的起振余量非常充足，量產時才不會出現個別電路板不起震的現象。

2、[Evaluation board] 評估電路板

客戶電路板和晶體配合IC的情況說明

3、[評估項目]

通常的標準評估項目，頻率調整/DL驅動功率/-R 此回路的晶體起振能力

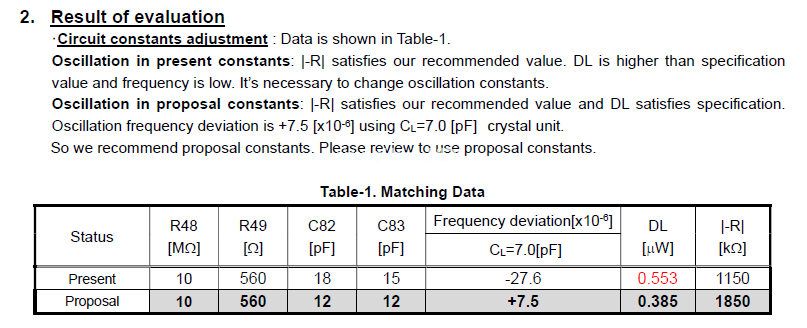

第二部分 [Result of evaluation] 測試結果

這里面的內容主要是給客戶建議的參數，不是標準，是針對客戶提供的板子當前的數據，客戶需要結合自己實際的項目設計要求進行選擇。我們就圖示而言來解釋其中的含義。

1、反饋電阻R48：

一般10M或20M，有的回路外圍設計沒有，有時會設計在IC之內。

2、限流電阻R49:

限制晶體回路驅動電流的作用，放置過驅動損壞晶體，大多設計已經沒有這個電阻

3、負載電容 C82 & C83:

兩個外接電容，我們會根據客戶電路匹配情況修改兩個容值，使其滿足整體回路需求

4、下圖數據是不同負載電容時的頻偏情況

注意這里使用的測試晶體，是愛普生專門為了測試實驗做的有實際參數的標定晶體，測試后再經過一系列換算，就相當于用0頻偏的樣品（完*是32.768khz，沒有一點誤差）進行了測試。所以如下Frequency deviation是指中心頻率點的偏移。

5、DL：

實際的驅動功率，不大于晶體的DL就沒有問題，不然有損壞晶體本身的風險，就是過驅動

6、-R：

Negative resistance (-R)是負性阻抗，是晶體輸出端人為串聯的電阻（就是圖片中X2輸出端的位置），以此間接衡量晶體的起振力，愛普生的標準是-R要至少要大于5倍的R1。此時晶體回路留的起振余量非常充足，量產時才不會出現個別電路板不起震的現象。

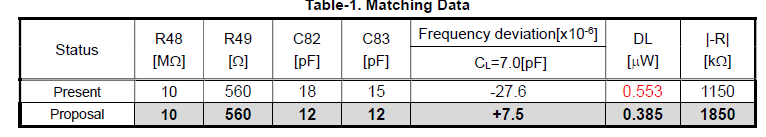

整體如何解讀呢，根據如下數據，其含義是

Present：當前，客戶晶體回路外接兩個電容是18和15，R48為10M，R49為560，使用愛普生7pf的FC-13A標定晶體（可以視為沒有誤差的晶體）配合電路上的處理器，在室溫條件下進行工作時，其中心頻率點偏差-27.6ppm（百萬分之-27.6），即相對于32.768k負偏27.6ppm。此時DL為0.553（大于0.5uW），-R為1150K歐姆（滿足愛普生標準）

由于驅動功率過高，和頻偏過大，所以我們會調整負載電容測試。
備注：Proposal為EPSON原廠推薦值。
